机械式停车设备质量司法鉴定

一、机械式停车设备简介与基本情况

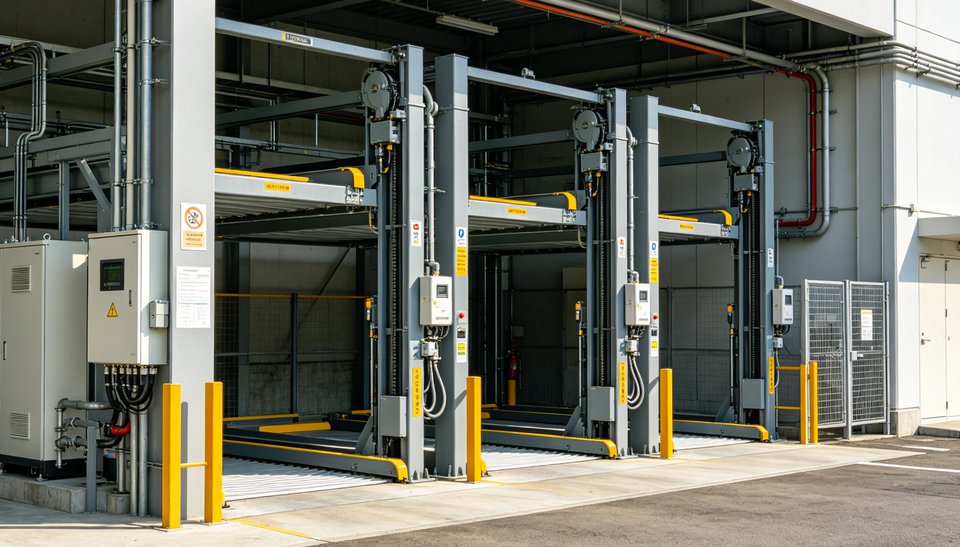

机械式停车设备是利用升降、横移、循环、堆垛、搬运等机械动作完成车辆存取和停放的专用机电设备，常见于住宅小区、医院、商业综合体、办公园区、交通枢纽及土地条件紧张的城市停车场景。该类设备通过立体布置车位提高单位面积停车容量，既涉及车辆适停尺寸、质量和存取效率，也直接关系到出入口安全、设备运行稳定性和后续维护管理。

机械式停车设备的质量争议通常具有较强的可检验性。案涉设备的类型、层数、存容量、适停汽车尺寸与质量、单车最大进出时间、平层或停准精度、主要受力结构、载车板、链条或钢丝绳、减速器、电机、液压系统、电气控制系统、安全联锁装置、安装精度及验收资料，均可以结合合同文件、技术协议、设计图纸、铭牌参数、出厂文件、检验记录、运行数据和现场勘验情况进行核对。发生争议时，往往能够围绕设备本体质量、安装调试质量、系统匹配关系及运行故障原因形成较为明确的专业判断。

二、机械式停车设备主要类型、组成及相关对象

机械式停车设备的类型与其运行原理和存取路径密切相关。实践中较为常见的有升降横移类、简易升降类、平面移动类、巷道堆垛类、垂直升降类、垂直循环类、水平循环类、多层循环类以及汽车专用升降机类。升降横移类多用于住宅和中小型配建停车库，结构相对成熟；平面移动类、巷道堆垛类和垂直升降类更常见于车位数量较多、自动化程度较高的项目；循环类设备对链条、拨轮、载车板和循环稳定性要求更高；汽车专用升降机类则常与楼层间车辆垂直转运场景相联系。不同类型设备在载车方式、驱动方式、导向方式、速度指标、平层精度和人员隔离方式上存在明显差异，鉴定时不能脱离具体机型笼统评价。

从组成关系看，机械式停车设备通常由钢结构主体、载车板或搬运器、升降机构、横移或运行机构、回转或交换机构、导轨导轮、钢丝绳或链条、卷筒或链轮、减速器、电动机、液压执行元件、电气控制柜、传感器、限位与联锁装置、操作界面、栅栏门及配套照明警示系统构成。与设备质量密切相关的外围对象还包括基础和预埋件、轨道与导向构件、供配电系统、接地系统、排水设施、消防条件、管理软件、收费或车牌识别接口以及使用维护资料。很多案件中的争议并不局限于设备本体，而是与土建条件、电气配套、适停车型变化、使用频率和维保方式共同交织。

三、机械式停车设备质量鉴定受理范围

机械式停车设备实际交付类型、层数、存容量、车位数量、适停汽车参数与合同约定不一致的质量争议。

设备主体钢结构、载车板、导轨、链条、钢丝绳、驱动总成、液压元件、电气元件及安全保护装置存在制造质量异议的争议。

安装施工中的基础偏差、立柱垂直度、轨道安装精度、设备找正、焊接连接、螺栓紧固、接地和配线施工质量争议。

调试与验收中的单车进出时间、停准精度、平层精度、运行噪声、振动、卡阻、报警功能、联锁功能和连续运行能力争议。

设备在运行过程中出现掉板风险、车辆剐蹭、门禁失灵、误动作、频繁故障停机、漏油、构件变形、焊缝开裂或寿命异常的原因争议。

设备是否符合合同约定、现行有效安全技术规范、产品标准、使用与操作要求、维护要求及验收条件的符合性争议。

设备损坏、停运、拆改、维保不当或长期闲置后责任边界不清的争议。

四、机械式停车设备常见质量争议焦点

合同与技术协议符合性争议，常表现为设备类型、停车位数量、适停汽车长宽高及整车质量、控制方式、出入口布置、交付范围或者品牌配置与约定不符，设备虽已安装完成，但无法满足原定车型停放、车流组织或自动存取要求。

结构与制造质量争议，常表现为钢结构截面规格不足、焊缝质量缺陷、连接螺栓松动、载车板刚度不足、导轨或轨道安装基准偏移、链条和钢丝绳选型不当、传动部件磨损异常，进而引发运行晃动、构件干涉、异响、掉漆锈蚀、局部变形甚至停机故障。

安装调试质量争议，常表现为基础标高和预埋条件与设备要求不匹配，立柱垂直度和轨道平行度超差，限位开关、传感器、门禁联锁、急停和报警系统调试不到位，导致车辆进出不顺、停准误差过大、层门或栅栏门动作异常、设备反复复位失败。

性能指标争议，常集中在单车最大进出时间偏离设计值、平层精度或停止精度不稳定、存取车节拍过慢、连续作业可靠性不足、满载运行不平稳以及高峰期故障率明显升高等方面。此类争议往往关系到设备是否达到合同约定的使用价值，而不仅是能否勉强运行。

安全保护功能争议，是机械式停车设备案件中的重点问题。实践中常见情形包括超载限制、限位保护、防坠落或防脱链措施、门区联锁、误入防护、急停、故障报警和断电保护设置不完整，或者虽然设置但动作不可靠，最终表现为设备带病运行、人员误入危险区域、车辆受损或设备被迫长期停用。

故障原因与责任边界争议，常见于设备交付后经过一定运行周期才集中暴露问题的案件。此时需要进一步区分故障究竟源于设计制造缺陷、安装精度不足、土建条件偏差、维保不到位、超频使用、车型超限、擅自改造还是控制参数被调整等后续因素，不能将所有停运后果简单归结为单一原因。

五、机械式停车设备质量司法鉴定重点

设备身份与交付边界核查，是机械式停车设备鉴定的起点。通常需要核对设备名称、类别、型号、层数、车位数、适停汽车组别、适停汽车尺寸与质量、额定速度、单车最大进出时间、供货边界和控制方式，并将合同、技术协议、图纸、铭牌、说明书与现场实物逐项比对，判断是否存在错供、降配、缩减配置或边界模糊问题。

适停条件与空间参数核查，重点在于测量停车位尺寸、载车板有效尺寸、出入口尺寸、人行通道尺寸、栅栏与隔离设施、车辆转入转出空间以及楼层净高条件，核对其是否与合同约定、设计文件和适停车型相匹配，判断车辆刮擦、无法入位、停放后车门无法开启或车辆超限报警频发是否与空间条件失配有关。

主体结构与材料质量核查，重点在于检查立柱、横梁、纵梁、承载框架、载车板、导轨、支架、预埋连接件等主要受力构件的规格、材质、焊缝外观、连接质量、防腐状态和几何变形情况，并结合必要的测厚、探伤、复测和材料核验，判断是否存在截面不足、焊接缺陷、锈蚀减薄、连接松动或局部受力异常。

传动与承载系统核查，重点在于核对电机、减速器、链条、链轮、钢丝绳、卷筒、螺杆螺母副、液压油缸、导向轮及相关固定连接的型号、安装状态、磨损状况和受力条件，检测是否存在选型偏小、绳端固定不牢、链条张紧不当、油缸爬行、减速器异响发热、导向磨损异常或载车板受力不均等问题。

导向、定位与运行精度核查，重点在于检测设备升降和横移过程中的平层精度、停准精度、导轨直线度、运行同步性、载车板到位状态、循环节拍和复位精度，并结合故障代码、运行记录和现场试验，判断车辆剐蹭、卡阻、掉层感、入库失败或出库失败是否与机械定位偏差、传感器失准或控制逻辑异常有关。

控制系统与安全保护装置核查，重点在于比对控制柜、PLC程序、传感器、限位器、超载保护、门禁联锁、急停开关、故障报警、断电保护、误入防护、紧急释放及人工救援措施的配置和动作情况，判断是否存在保护功能缺失、联锁失效、误动作频发、屏蔽保护运行或者安全回路被擅自改动的情形。

安装质量与土建接口核查，重点在于复核基础标高、地脚螺栓、预埋件位置、轨道安装基准、结构垂直度、设备找正、电缆敷设、接地、防雨排水和井道或库区土建条件，区分故障是源于设备制造问题，还是由于基础沉降、结构偏差、渗漏积水、供电不稳或配套施工不到位所引发。

运行工况与因果关系核查，重点在于调取设备交付后的使用频次、故障记录、维保记录、更换配件记录、停机记录和报警记录，结合现场勘验和试验结果，分析问题是在交付初期即已存在，还是在长期超负荷运行、维保缺失、车型超限、误操作或擅自改造后逐渐形成，从而对质量缺陷与使用管理因素的作用程度作出区分。

六、机械式停车设备质量司法鉴定流程

委托受理阶段，通常需要明确争议属于设备本体质量、安装调试质量、性能达标、故障原因、验收符合性还是后续维修责任争议，并了解设备当前是运行、停运、封存还是已局部拆卸状态，以判断现场证据保存条件和鉴定可行性。

资料审查阶段，重点在于梳理设备从方案设计、合同签订、制造、出厂、运输、安装、调试、验收到投用、维保和故障处置的全过程资料，形成设备型号参数、技术要求、交付范围和运行历史的基础事实链。

明确鉴定事项阶段，需要把争议问题转化为可核验、可回答的技术事项，例如设备是否按约交付、适停参数是否满足约定、停准精度和进出时间是否达标、故障是否由制造安装缺陷引起、安全保护是否有效等，并据此确定勘验重点和检测方案。

现场勘验阶段，通常对钢结构主体、载车板、驱动传动部件、导轨导轮、控制柜、门禁联锁、安全保护装置、故障部位和库区配套条件进行核查，必要时开展拍照、测量、取样、封样、试运行观察和证据固定，同时比对现场状态与图纸、铭牌、资料记录是否一致。

检测检验阶段，可根据案件需要实施尺寸复核、结构测量、焊缝检验、材料核验、绝缘与接地检查、空载和模拟载荷运行试验、速度和时间测试、平层与停准测试、噪声振动检测、控制与联锁动作试验以及专项拆检。对已停运或拆改的设备，还需要说明检测条件对结论形成的影响。

分析论证阶段，应将合同约定、标准规范、现场状态、检测数据、调试记录、运行记录和维修事实进行系统比对，识别问题发生的时间顺序和技术链条，区分先天质量缺陷、安装偏差、配套条件不足、使用维护不当和外部因素变化的不同作用。

出具鉴定意见阶段，应围绕委托事项形成明确结论，说明主要依据、关键事实、检测结果和分析逻辑，对机械式停车设备是否存在质量缺陷、是否符合合同及相关要求、故障或停运是否与质量问题存在因果关系以及相关问题对安全性、可用性和使用价值的影响程度作出客观表述。

七、机械式停车设备常见鉴定依据与标准

法律法规与监管依据方面，常见基础依据包括《中华人民共和国特种设备安全法》《特种设备安全监察条例》及现行《特种设备目录》。机械式停车设备中层数达到监管条件的设备，通常纳入起重机械安全监管体系，涉及制造、安装、检验、使用管理和维保责任时，上述规范构成基本判断依据。

安全技术规范方面，常以 TSG 51—2023《起重机械安全技术规程》作为核心依据之一。该规程对机械式停车设备的主要参数、材料和结构件检查、出入口尺寸、人行通道尺寸、栅栏高度、停车位尺寸、单车最大进出时间误差、平层或停准精度、载荷试验、连续作业试验以及相关安全保护要求均具有直接参考价值。

基础标准与通用标准方面，常见依据包括 GB/T 26476—2021《机械式停车设备 术语》、GB/T 26559—2021《机械式停车设备 分类》、GB/T 39980—2021《机械式停车设备 设计规范》、GB 17907—2010《机械式停车设备 通用安全要求》、GB/T 33082—2016《机械式停车设备 使用与操作安全要求》以及 GB/T 31052.11—2015《起重机械 检查与维护规程 第11部分：机械式停车设备》。在设备定义、分类识别、方案设计、安全要求、操作管理、维护检查和争议边界划分中，上述标准通常具有较强的适用性。

专项产品标准方面，应结合设备具体类型选取现行有效的类型标准。实践中较常涉及的有 JB/T 8910—2013《升降横移类机械式停车设备》、JB/T 10474—2015《巷道堆垛类机械式停车设备》、JB/T 10545—2016《平面移动类机械式停车设备》、JB/T 10215—2020《垂直循环类机械式停车设备》等。对于简易升降类、垂直升降类、多层循环类、水平循环类、汽车专用升降机类设备，以及土建、电气、消防、钢结构、安装验收等配套事项，如具体标准编号需随设备类型、建设时期和争议焦点进一步核准，通常应结合现行有效的专项产品标准、安装施工及验收要求、建筑与消防要求、合同技术文件和验收资料综合判断。

合同技术文件方面，采购合同、技术协议、招投标文件、设计图纸、设备样本、说明书、出厂资料、调试记录、检验报告、验收资料、运行记录、维保记录和故障记录，往往直接决定设备应达到的交付范围、性能指标和责任边界，在司法鉴定中通常与标准规范并行适用。

八、委托机械式停车设备质量鉴定通常需要提供的材料

案件材料：起诉状、答辩状、仲裁申请材料、庭审笔录、质证意见、证据清单及与争议设备有关的既有意见材料。

合同文件：采购合同、技术协议、补充协议、招投标文件、报价清单、供货范围表、会议纪要、往来函件和质量承诺资料。

设计与技术资料：方案图、施工图、设备总图、基础及预埋图、布置图、电气原理图、控制逻辑说明、适停车型参数表、设备样本和使用说明书。

制造与出厂资料：产品合格证、铭牌资料、主要材料质量证明、焊接和探伤记录、关键部件合格证明、型式试验或检验资料、出厂检验记录、装箱单和发货清单。

安装调试资料：安装方案、安装记录、隐蔽工程记录、找正与复测记录、接地和绝缘测试记录、调试记录、试运行记录、问题整改记录和安装验收资料。

运行维护资料：使用登记或管理资料、操作规程、培训记录、运行日志、故障报警记录、停机记录、维修工单、保养记录、配件更换记录和年度检查、定期检验资料。

影像与实物资料：现场照片、视频、监控片段、故障部件、拆检记录、封样记录、车辆受损照片以及能反映故障发生经过和设备状态的其他证据材料。
